13 - K1 - Fuel System - 13.1 - 01 - Fuel Tank

McLaren 675LT Coupe

Finden Sie Ihr Teil

McLaren 675LT Coupe - 13 - K1 - FUEL SYSTEM - 13.1 - 01 - FUEL TANK

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons
  • Sie können auf einen Hotspot 1 im Teilediagramm klicken, um das Teil in der Tabelle zu finden
Teil Schlüssel
IN
VORRÄTIG
AS
DEMNÄCHST EINTREFFEND
TO
Bestellen
PE
BITTE ANFRAGEN

Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
13K0021CP BUSH STRAP - FUEL TANK €6.07 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0110CP Turnbuckle - Strap - Fuel Tank €30.41 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0109CP Nut - Strap - Fuel Tank €11.28 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0139CP Bracket - Fuel Tank Mounting - Tensioner €112.94 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0105CP STUD PLATE - M6X18 - FUEL TANK €30.41 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0102CP Spacer - Turnbuckle 8mm Long - Fuel Tank €26.05 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RG010 NUT PROTECTOR - M6 -REEVITE Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
13K0022CP Bracket - Fuel Tank - Lower €15.62 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RA055 NUT - M6 - LOCKING - HEX Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0064CP Controller - Fuel Pump €482.52 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RA257 BOLZEN-INNENSECHSKANT HD24AP-M6X55-8 Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RA083 SCREW - M6X20 - FLANGE HEX Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RA252 Screw - M6x20 - Hex Socket Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0057CP FILTER - CHARCOAL €551.47 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
14K0143CP PAD - FUEL TANK - BULKHEAD - LOWER - RH €7.90 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
13K0075CP PAD - FUEL TANK - BULKHEAD - UPPER €34.74 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0229RP Pad - Fuel Tank - Upper - RH - 675LT €15.50 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
13K0066CP RETAINING RING - FUEL TANK - ACCESS PLATE €30.41 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0250CP SEAL - FUEL TANK - ACCESS PLATE RETAINING RING - FORRETAININGRING13K0066CP €39.08 Bestellen
11K0049CP Seal - Fuel Tank - Access Plate Retaining Ring - Retaining Ring - 11K0051CP €39.08 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
13K0073CP PAD - FUEL TANK - UPPER €34.74 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11M0986CP BAUMSTAMM-BRENNSTOFFZELLE 24 €275.72 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0118CP RETAINING STRAP - FUEL TANK - RH Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
13K0070CP PAD - FUEL TANK - REAR €11.28 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0107CP RETAINING STRAP - FUEL TANK - LH Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0257RP Fuel Tank - Assy - W/ Pumps & Controllers - 675LT - China Erkundigen Bestellen
11K0269RP Fuel Tank - Assy - No Pumps & Controllers - 675LT Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0077CP Mounting Strap - Fuel Tank €43.43 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0138CP Mounting Strap - Moulded - Fuel Tank €52.11 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0164CP OETIKER CLIP - 59.0-706R €17.36 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RB074 Swivel Clip - 11-13mm - Female Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RG018 SWIVEL CLIP - 22-24MM -MALE Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11H0301CP Bung - Check Valve €4.15 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0004CP PUMP - FUEL - RH €930.59 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0228RP FILTER - KRAFTSTOFF €330.16 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0134CP PIPE - PURGE - FUEL TANK €191.15 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0027CP MONTAGE-KRAFTSTOFFPUMPE-LH 24 €930.59 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0240RP Harness Carrier - Fuel Cell - RH €154.56 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0141CP TRÄGER-KABELBAUM-FU24-ZELLE-LH €173.76 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
00RA011 MUTTER-HEX KOPF-FLANSCH-M6-8 Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0151CP ROHR-GEGOSSEN-KANISTER-OBEN €191.15 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0153CP BREATHER DUCT - FUEL TANK - LOWER €47.37 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0129CP Clip - Fuel Tank Feed Hose €26.05 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0135CP STUD PLATE - M6X33 - FUEL TANK €30.41 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0154CP Bolt - Fuel Tank - Access Cover €25.64 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0226RP Adaptor Pipe - Fuel Pump - LH €47.77 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11K0227RP Adaptor Pipe - Fuel Pump - RH €47.77 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
11M3127RP Harness - Earth - Fuel Tank €92.33 Bestellen
Alle ansehen

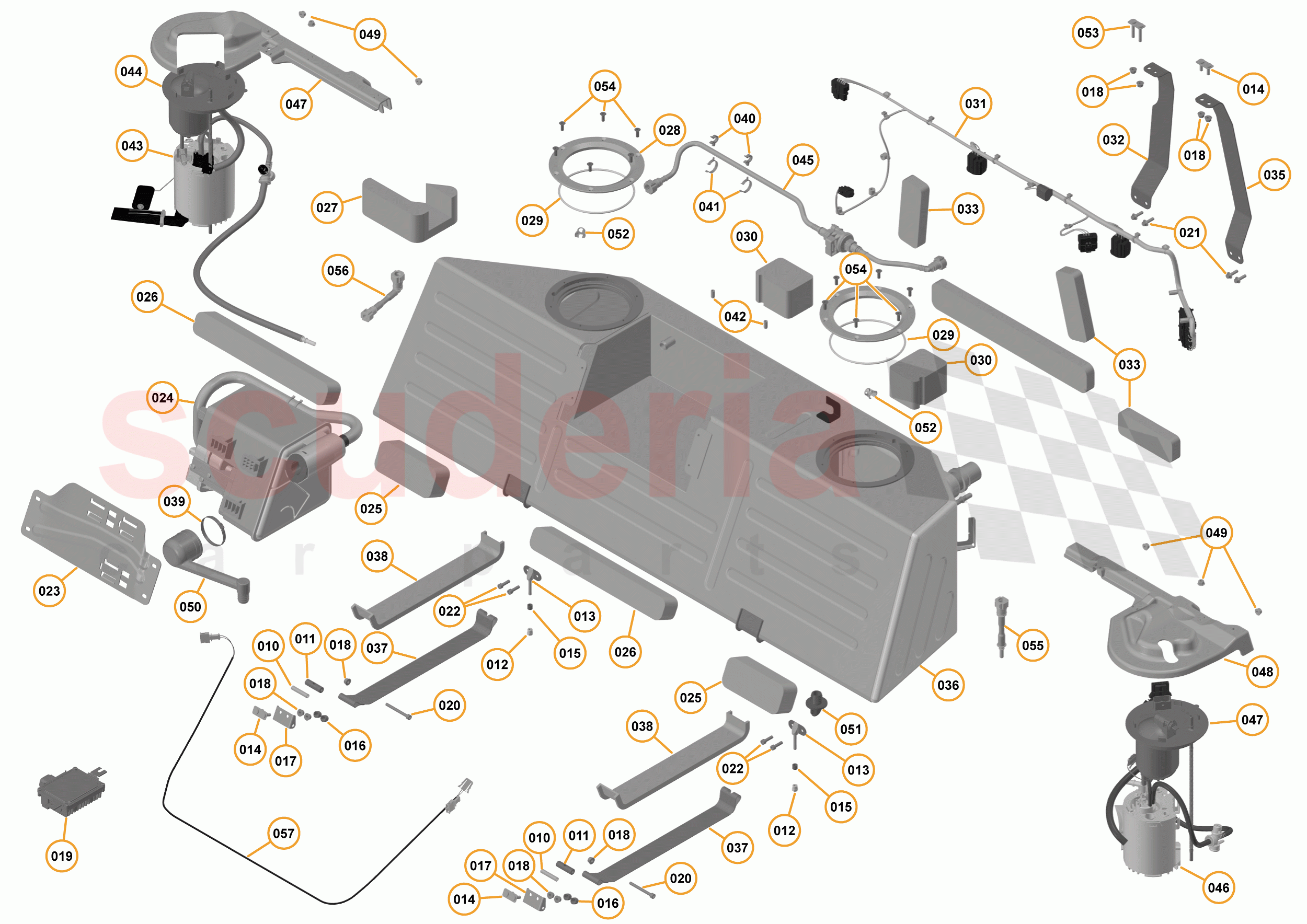

13 - K1 - FUEL SYSTEM - 13.1 - 01 - FUEL TANK of McLaren McLaren 675LT Coupe Diagram Zum Vergrößern antippen
# Details zum Teil Preis
(je)		 Menge auf
Diagramm		 In den Warenkorb
010 13K0021CP
BUSH STRAP - FUEL TANK 		€6.07 2
011 11K0110CP
Turnbuckle - Strap - Fuel Tank 		€30.41 2
012 11K0109CP
Nut - Strap - Fuel Tank 		€11.28 2
013 11K0139CP
Bracket - Fuel Tank Mounting - Tensioner 		€112.94 2
014 11K0105CP
STUD PLATE - M6X18 - FUEL TANK 		€30.41 3
015 11K0102CP
Spacer - Turnbuckle 8mm Long - Fuel Tank 		€26.05 2
016 00RG010
NUT PROTECTOR - M6 -REEVITE 		- 4 Enquire
017 13K0022CP
Bracket - Fuel Tank - Lower 		€15.62 2
018 00RA055
NUT - M6 - LOCKING - HEX 		- 14 Enquire
019 11K0064CP
Controller - Fuel Pump 		€482.52 2
020 00RA257
BOLZEN-INNENSECHSKANT HD24AP-M6X55-8 		- 2 Enquire
021 00RA083
SCREW - M6X20 - FLANGE HEX 		- 4 Enquire
022 00RA252
Screw - M6x20 - Hex Socket 		- 4 Enquire
023 11K0054CP
BRACKET - CHARCOAL CANISTER 		€129.24 1
024 11K0057CP
FILTER - CHARCOAL 		€551.47 1
025 14K0143CP
PAD - FUEL TANK - BULKHEAD - LOWER - RH 		€7.90 2
026 13K0075CP
PAD - FUEL TANK - BULKHEAD - UPPER 		€34.74 2
027 11K0229RP
Pad - Fuel Tank - Upper - RH - 675LT 		€15.50 1
028 13K0066CP
RETAINING RING - FUEL TANK - ACCESS PLATE 		€30.41 2
029 11K0250CP
SEAL - FUEL TANK - ACCESS PLATE RETAINING RING - FORRETAININGRING13K0066CP 		€39.08 2
029 11K0049CP
Seal - Fuel Tank - Access Plate Retaining Ring - Retaining Ring - 11K0051CP 		€39.08 2
030 13K0073CP
PAD - FUEL TANK - UPPER 		€34.74 2
031 11M0986CP
BAUMSTAMM-BRENNSTOFFZELLE 24 		€275.72 1
032 11K0118CP
RETAINING STRAP - FUEL TANK - RH 		- 1 Enquire
033 13K0070CP
PAD - FUEL TANK - REAR 		€11.28 3
034 13K0076CP
PAD - FUEL TANK - CROSS MEMBER 		€13.01 1
035 11K0107CP
RETAINING STRAP - FUEL TANK - LH 		- 1 Enquire
036 11K0257RP
Fuel Tank - Assy - W/ Pumps & Controllers - 675LT - China 		- 1 Enquire
036 11K0269RP
Fuel Tank - Assy - No Pumps & Controllers - 675LT
Superseded parts: 11K0269RP; 		- 1 Enquire
037 11K0077CP
Mounting Strap - Fuel Tank 		€43.43 2
038 11K0138CP
Mounting Strap - Moulded - Fuel Tank 		€52.11 2
039 11K0164CP
OETIKER CLIP - 59.0-706R 		€17.36 1
040 00RB074
Swivel Clip - 11-13mm - Female 		- 2 Enquire
041 00RG018
SWIVEL CLIP - 22-24MM -MALE 		- 2 Enquire
042 11H0301CP
Bung - Check Valve 		€4.15 2
043 11K0004CP
PUMP - FUEL - RH 		€930.59 1
044 11K0228RP
FILTER - KRAFTSTOFF 		€330.16 2
045 11K0134CP
PIPE - PURGE - FUEL TANK 		€191.15 1
046 11K0027CP
MONTAGE-KRAFTSTOFFPUMPE-LH 24 		€930.59 1
047 11K0240RP
Harness Carrier - Fuel Cell - RH 		€154.56 1
048 11K0141CP
TRÄGER-KABELBAUM-FU24-ZELLE-LH 		€173.76 1
049 00RA011
MUTTER-HEX KOPF-FLANSCH-M6-8 		- 6 Enquire
050 11K0151CP
ROHR-GEGOSSEN-KANISTER-OBEN 		€191.15 1
051 11K0153CP
BREATHER DUCT - FUEL TANK - LOWER 		€47.37 1
052 11K0129CP
Clip - Fuel Tank Feed Hose 		€26.05 1
053 11K0135CP
STUD PLATE - M6X33 - FUEL TANK 		€30.41 1
054 11K0154CP
Bolt - Fuel Tank - Access Cover 		€25.64 12
055 11K0226RP
Adaptor Pipe - Fuel Pump - LH 		€47.77 1
056 11K0227RP
Adaptor Pipe - Fuel Pump - RH 		€47.77 1
057 11M3127RP
Harness - Earth - Fuel Tank 		€92.33 1
