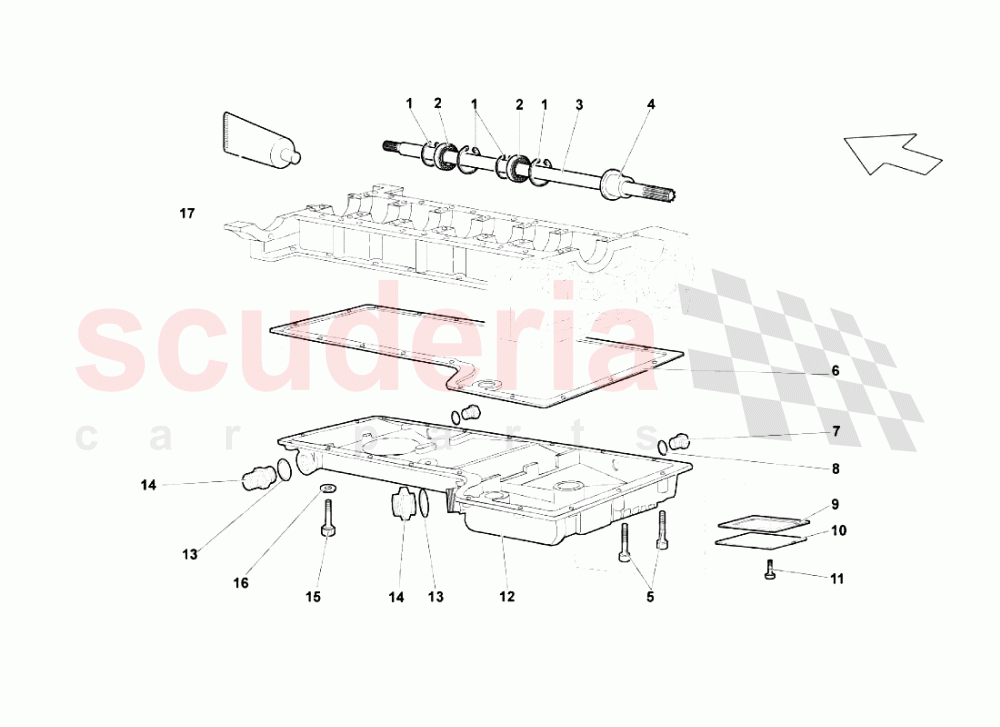

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	In den Warenkorb
001	N122861	HALTUNGSRING	N122861 HALTUNGSRING	-	2	Enquire
002	410103520	LAGER	410103520 LAGER	€52.16	1
003	410521311	PROPELLERWELLE	410521311 PROPELLERWELLE	€5,736.79	1
004	7M103498	STECKER	7M103498 STECKER	€138.65	1
005	N10554005	RUNDE HD. SCHRAUBE AUF LAGER	N10554005 RUNDE HD. SCHRAUBE AUF LAGER	€2.07	2
006	7M103609	DICHTUNG AUF LAGER	7M103609 DICHTUNG AUF LAGER	€167.24	1
007	N91155901	SEALING SCREW PLUG M16 X 1.5 AUF LAGER	N91155901 SEALING SCREW PLUG M16 X 1.5 AUF LAGER	€10.53	2
008	N138481	WASCHMITTEL	N138481 WASCHMITTEL	-	2	Enquire
009	7M103610	DICHTUNG AUF LAGER	7M103610 DICHTUNG AUF LAGER	€20.25	1
010	7M103525	COVER	7M103525 COVER	€52.77	1
011	WHT002957	SCHRAUBE 5X12 AUF LAGER	WHT002957 SCHRAUBE 5X12 AUF LAGER	€21.64	4
012	7M103601	MOTORÖLWANNE	7M103601 MOTORÖLWANNE	€2,431.29	1
013	WHT000674	WASCHMITTEL AUF LAGER	WHT000674 WASCHMITTEL AUF LAGER	€1.98	2
014	400115707	CONNECTOR	400115707 CONNECTOR	€25.51	2
015	N91071701	SCHRAUBE MIT INNENSECHSKANT UND FLACHEM KOPF AUF LAGER	N91071701 SCHRAUBE MIT INNENSECHSKANT UND FLACHEM KOPF AUF LAGER	€1.29	17
016	WHT001197A	WASCHMITTEL AUF LAGER	WHT001197A WASCHMITTEL AUF LAGER	€0.23	19
017	900000130	FETT	900000130 FETT	€30.69	1
