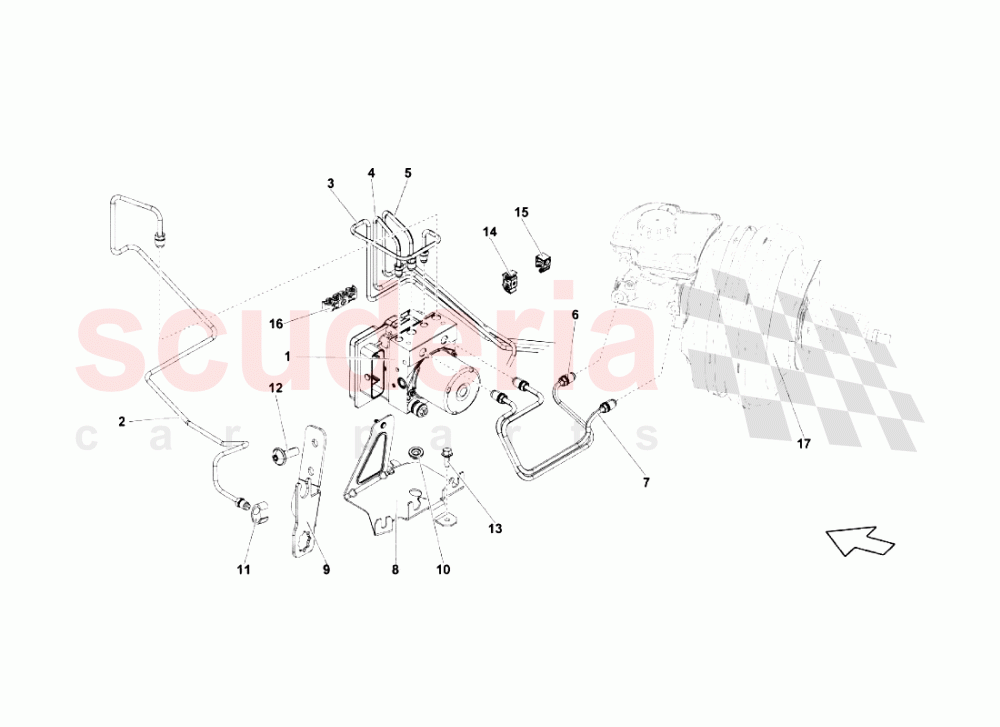

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
001	400614517E	ABS/EPS STEUERGERÄT	400614517E ABS/EPS STEUERGERÄT	€1,172.32	1
002	400611761F	PIPE	400611761F PIPE	€94.64	1
003	400611763G	PIPE	400611763G PIPE	€100.21	1
004	400611762G	PIPE	400611762G PIPE	€100.43	1
005	400611764G	PIPE	400611764G PIPE	€94.64	1
006	402614739C	PIPE	402614739C PIPE	€94.64	1
007	402614740C	PIPE	402614740C PIPE	€103.37	1
008	400614115E	RÌCKE	400614115E RÌCKE	€26.66	1
009	400611851A	LINKE SEITENSTÌTZE	400611851A LINKE SEITENSTÌTZE	€17.14	1
009	400611852A	RECHTE SEITENHALTERUNG	400611852A RECHTE SEITENHALTERUNG	€17.14	1
010	4F0614177	KÌFFER	4F0614177 KÌFFER	€2.64	1
011	4D0611715B	RÌCKHALTEFEDER AUF LAGER	4D0611715B RÌCKHALTEFEDER AUF LAGER	€0.80	2
012	N10714801	OVALE INNENSECHSKANTSCHRAUBE	N10714801 OVALE INNENSECHSKANTSCHRAUBE	€0.66	4
013	N0902619	SECHSKANTSCHRAUBE (KOMBI)	N0902619 SECHSKANTSCHRAUBE (KOMBI)	€1.48	3
014	6Q0611797E	RÌCKE	6Q0611797E RÌCKE	€3.58	3
015	8D0611797D	RÌCKE	8D0611797D RÌCKE	€4.53	2
016	8Z0611797C	KLAMMER	8Z0611797C KLAMMER	€1.42	1
