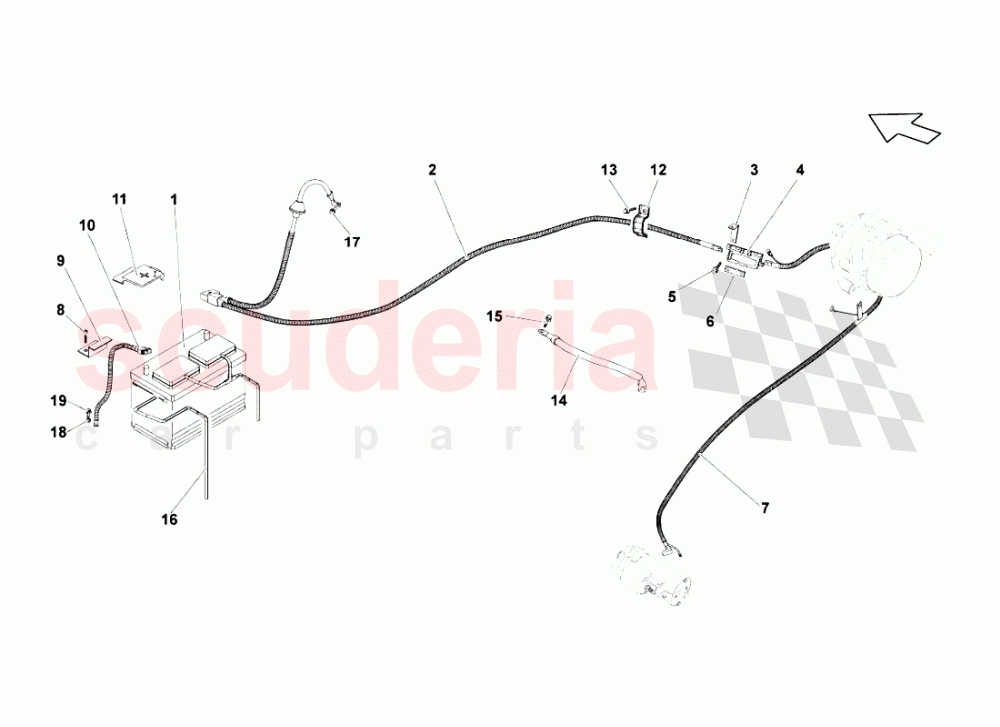

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
001	915105DK	BATTERIE (95AH 450A) -	915105DK BATTERIE (95AH 450A) -	€348.70	1
002	408971225C	KABEL	408971225C KABEL	€415.86	1
004	400937495	MEGA SICHERUNGSHALTER BOX	400937495 MEGA SICHERUNGSHALTER BOX	€57.64	1
005	N90693702	SCHRAUBE M5X20	N90693702 SCHRAUBE M5X20	€0.44	2
006	400915447	BAR	400915447 BAR	€19.97	1
007	400971793D	KABEL (KABEL ANLASSER-ERREGUNG)	400971793D KABEL (KABEL ANLASSER-ERREGUNG)	€158.01	1
008	N10347804	SCHRAUBE MIT INNENSECHSKANT (KOMBI) AUF LAGER	N10347804 SCHRAUBE MIT INNENSECHSKANT (KOMBI) AUF LAGER	€1.29	2
009	400915447B	HAKEN	400915447B HAKEN	€252.18	1
010	400971235B	KABEL	400971235B KABEL	€24.71	1
012	400971336	RÌCKE	400971336 RÌCKE	€8.15	3
013	N10082911	SCHRAUBE M6X16 AUF LAGER	N10082911 SCHRAUBE M6X16 AUF LAGER	€0.52	3
014	420971237A	KABEL (KABEL (-) VOM MOTOR ZUM CHASSIS)	420971237A KABEL (KABEL (-) VOM MOTOR ZUM CHASSIS)	€27.90	1
015	N10049308	SECHSKANTSCHRAUBE (KOMBI) AUF LAGER	N10049308 SECHSKANTSCHRAUBE (KOMBI) AUF LAGER	€1.29	2
016	4F0915531	GEWELLTES ROHR	4F0915531 GEWELLTES ROHR	€9.58	1
017	N90847903	SCHRAUBE M6X15 AUF LAGER	N90847903 SCHRAUBE M6X15 AUF LAGER	€0.89	1
018	N01152527	WASCHMITTEL AUF LAGER	N01152527 WASCHMITTEL AUF LAGER	€0.31	1
019	N10049308	SECHSKANTSCHRAUBE (KOMBI) AUF LAGER	N10049308 SECHSKANTSCHRAUBE (KOMBI) AUF LAGER	€1.29	1
