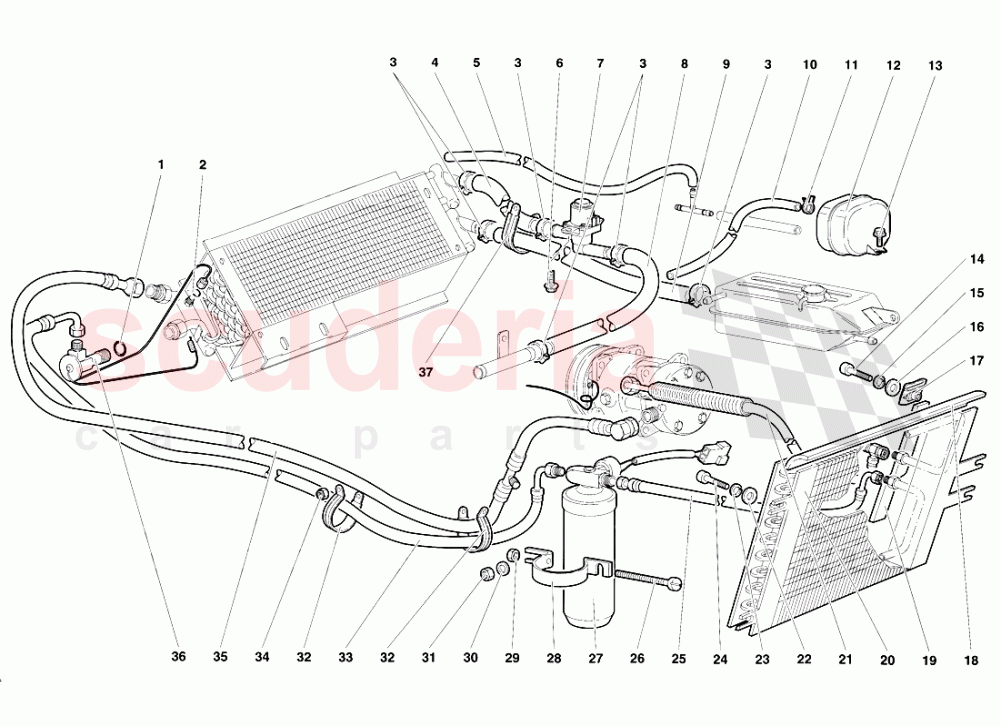

Lamborghini Diablo SV (1995-1997) - KLIMAKONTROLLE 2

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

Diagram Zum Vergrößern antippen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
001	4535912	DICHTUNG	4535912 DICHTUNG ANELLO TENUTA	€2.36	1
002	4535915	DICHTUNG	4535915 DICHTUNG ANELLO TENUTA	€1.43	1
003	8832003	KLAMMER AUF LAGER	8832003 KLAMMER FASCETTA AUF LAGER	€33.08	6
004	4734346	PIPE	4734346 PIPE TUBO	€151.37	1
005	9414600	PIPE	9414600 PIPE TUBO	€29.06	1
006	N90319404	SCHRAUBE AUF LAGER	N90319404 SCHRAUBE VITE AUF LAGER	€1.46	2
007	6031658	ELEKTRO-VENTIL	6031658 ELEKTRO-VENTIL ELETTROVALVOLA	€152.49	1
008	4734347	PIPE	4734347 PIPE TUBO	€148.03	1
009	1734332	PIPE	1734332 PIPE TUBO	€301.61	1
010	6237078	PIPE	6237078 PIPE TUBO	€14.03	1
011	8830128	KLAMMER	8830128 KLAMMER FASCETTA	€0.32	2
012	1323406	VAKUUMTANK	1323406 VAKUUMTANK SERBATOIO VUOTO	€34.11	1
013	N90319404	SCHRAUBE AUF LAGER	N90319404 SCHRAUBE VITE AUF LAGER	€1.46	2
014	8700614	SCHRAUBE	8700614 SCHRAUBE VITE	€0.21	2
015	WHT002963	WASCHMITTEL AUF LAGER	WHT002963 WASCHMITTEL RONDELLA AUF LAGER	€0.10	2
016	WHT002961	WASCHMITTEL AUF LAGER	WHT002961 WASCHMITTEL RONDELLA AUF LAGER	€0.30	2
017	N90327506	GESCHWINDIGKEITSMUTTER AUF LAGER	N90327506 GESCHWINDIGKEITSMUTTER MOLLETTA AUF LAGER	€0.71	2
018	4531592	DICHTUNG	4531592 DICHTUNG GUARNIZIONE	€6.99	2
019	4531591	DICHTUNG	4531591 DICHTUNG GUARNIZIONE	€1.43	2
020	4531594	KLIMAVERFLÌSSIGER	4531594 KLIMAVERFLÌSSIGER KONDENSATORE CONDIZIONATORE	€290.46	1
021	4535413	PIPE	4535413 PIPE TUBO	€183.77	1
022	WHT002961	WASCHMITTEL AUF LAGER	WHT002961 WASCHMITTEL RONDELLA AUF LAGER	€0.30	4
023	WHT002963	WASCHMITTEL AUF LAGER	WHT002963 WASCHMITTEL RONDELLA AUF LAGER	€0.10	4
024	8700614	SCHRAUBE	8700614 SCHRAUBE VITE	€0.21	4
025	4535414	PIPE	4535414 PIPE TUBO	€141.71	1
026	8700542	SCHRAUBE	8700542 SCHRAUBE VITE	€0.52	1
027	4535411	FILTER	4535411 FILTER FILTRO DEIDRATORE	€284.88	1
028	4531395	GURT	4531395 GURT FASCETTA	€6.66	1
029	N0211963	MUTTER AUF LAGER	N0211963 MUTTER DADO AUF LAGER	€0.57	1
030	8400801	WASCHMITTEL	8400801 WASCHMITTEL RONDELLA	€0.49	2
031	8200804	MUTTER M8 AUF LAGER	8200804 MUTTER M8 DADO AUF LAGER	€0.86	2
032	8834401	KLAMMER	8834401 KLAMMER FASCETTA	€9.72	6
033	4535415	PIPE	4535415 PIPE TUBO	€244.19	1
034	N01118312	SECHSECKIGE MUTTER, SELBSTSICHERND AUF LAGER	N01118312 SECHSECKIGE MUTTER, SELBSTSICHERND DADO AUF LAGER	€1.57	8
035	4535416	PIPE	4535416 PIPE TUBO	€234.03	1
036	4535412	VALVE	4535412 VALVE VALVOLA DL ESPANSIONE	€271.94	1
037	8834401	KLAMMER	8834401 KLAMMER FASCETTA	€9.72	2
