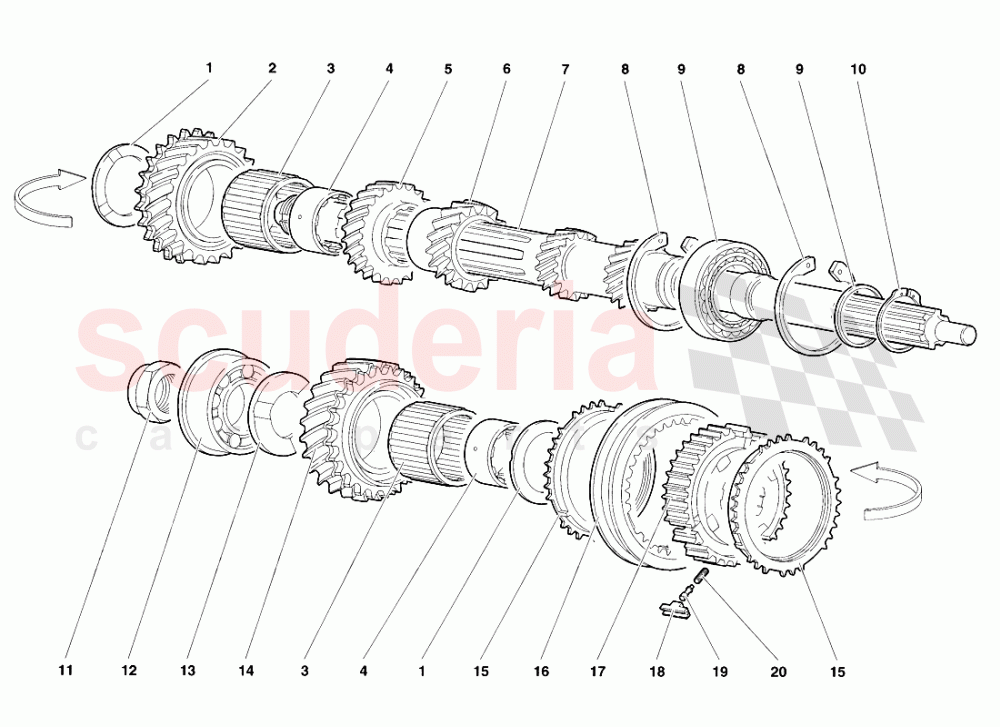

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	In den Warenkorb
001	2424864	WASCHMITTEL	2424864 WASCHMITTEL DISTANZIALE	€140.75	2
002	24001637	GEAR	24001637 GEAR INGRANAGGIO 4 - MARMORIERUNG	-	1	Enquire
003	8524701	ROLLKÄFIG	8524701 ROLLKÄFIG GABBIAARULLI	€35.80	2
004	2420124	GESPLEISSTE BUCHSE	2420124 GESPLEISSTE BUCHSE BOCCOLA DENTATA	€380.94	2
005	2424873	GEAR	2424873 GEAR INGRANAGGIO 3 - MARCIA	€191.51	1
006	2427097	GEAR	2427097 GEAR INGRANAGGIO 2 - MARCIA	€188.16	1
007	2430938	HAUPTWACHSE	2430938 HAUPTWACHSE ALBERO PRIMARIO	€795.71	1
008	8578001	RETAINER-RING	8578001 RETAINER-RING ANELLO RITEGNO	€4.98	2
009	8524010	LAGER	8524010 LAGER CUSCINETTO	-	1	Enquire
010	2424859	RING	2424859 RING ANELLO	€17.66	1
011	2431824	MUTTER	2431824 MUTTER DADO	€202.04	1
012	8503006	LAGER	8503006 LAGER CUSCINETTO	€519.95	1
013	2424861	ABSTANDSHALTER	2424861 ABSTANDSHALTER DISTANZIALE	€110.15	1
014	24001212	GEAR	24001212 GEAR INGRANAGGIO 5 - MARCIA	€326.51	1
015	2421416	REIBUNGSRING	2421416 REIBUNGSRING ANELLO SINCRONIZZATORE	€1,139.45	2
016	2425150	MUFFE T/OBEARING	2425150 MUFFE T/OBEARING ANELLO INNESTO	€1,034.15	1
017	2421680	SYNCHRONISIERER	2421680 SYNCHRONISIERER CORPO SINCRONIZZATORE	€242.25	1
018	2421420	BREMSBELAG	2421420 BREMSBELAG PATTING	€22.23	3
019	2421419	PIN	2421419 PIN PERNO	€26.10	3
020	2421418	FRÌHLING	2421418 FRÌHLING MOLLA	€50.67	3
