Finden Sie Ihr Teil

Alle ansehen

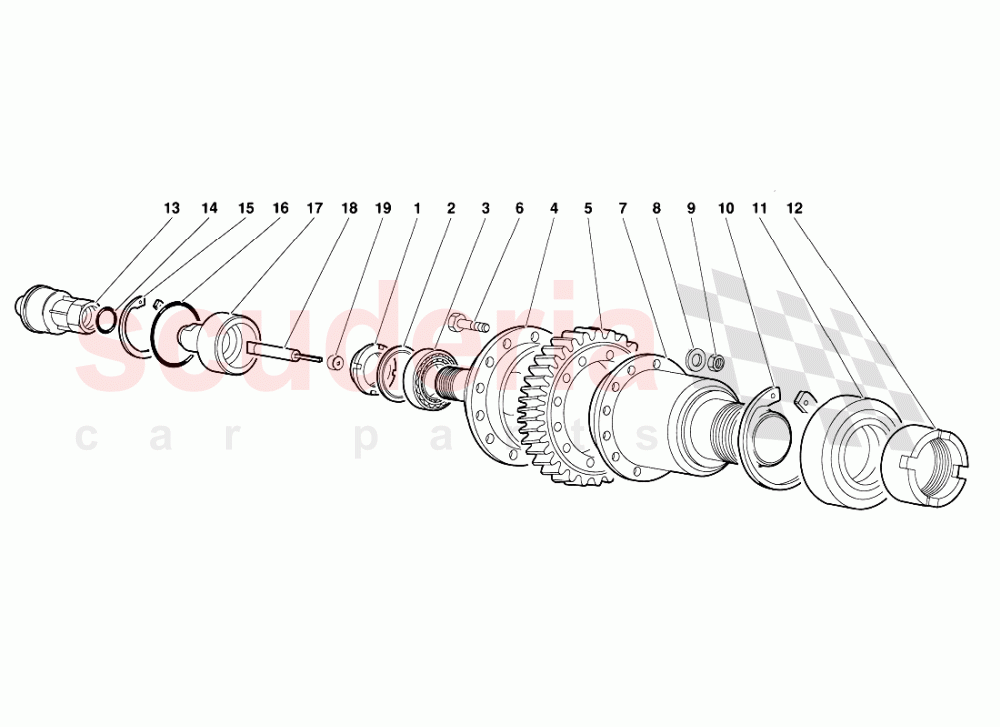

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
001	8252502	STECKER	8252502 STECKER GHIERA	€119.14	1
002	2429290	ZEICHEN	2429290 ZEICHEN SPESSORE	€83.16	1
003	8522500	LAGER	8522500 LAGER CUSCINETTO	€87.67	1
004	2429786	FLANGE	2429786 FLANGE FLANGIA	€723.45	1
005	2429789	GEAR	2429789 GEAR INGRANAGGIO	€942.60	1
006	8100873	SCHRAUBE	8100873 SCHRAUBE VITE	€2.06	12
007	2429787	FLANGE	2429787 FLANGE FLANGIA	€244.04	1
008	8410817	WASCHMITTEL	8410817 WASCHMITTEL RONDELLA	€3.58	12
009	8200806	MUTTER	8200806 MUTTER DADO	€0.28	12
010	8578001	RETAINER-RING	8578001 RETAINER-RING ANELLO RITEGNO	€4.97	1
011	8514001	LAGER	8514001 LAGER CUSCINETTO	€109.58	1
012	8254004	STECKER	8254004 STECKER GHIERA	€105.75	1
013	R1320001	TACHOMETER - KM	R1320001 TACHOMETER - KM RINVIO CONTACHILOMETW	€706.71	1
014	8601801	DICHTUNG AUF LAGER	8601801 DICHTUNG ANELLO TENUTA AUF LAGER	€9.33	1
015	8575201	HALTUNGSRING AUF LAGER	8575201 HALTUNGSRING ANELLO RITEGNO AUF LAGER	€0.92	1
016	8605201	DICHTUNG	8605201 DICHTUNG ANELLO TENUTA	€3.63	1
017	2426585	UNTERSTÌTZUNG - SUPPORTO RINVIO	2426585 UNTERSTÌTZUNG - SUPPORTO RINVIO O RINVIO	€271.30	1
018	2426583	KLEINE WELLE	2426583 KLEINE WELLE ALBERINO	€98.59	1
019	2426901	TERMINAL - TERMINALE	2426901 TERMINAL - TERMINALE S	€12.58	1
