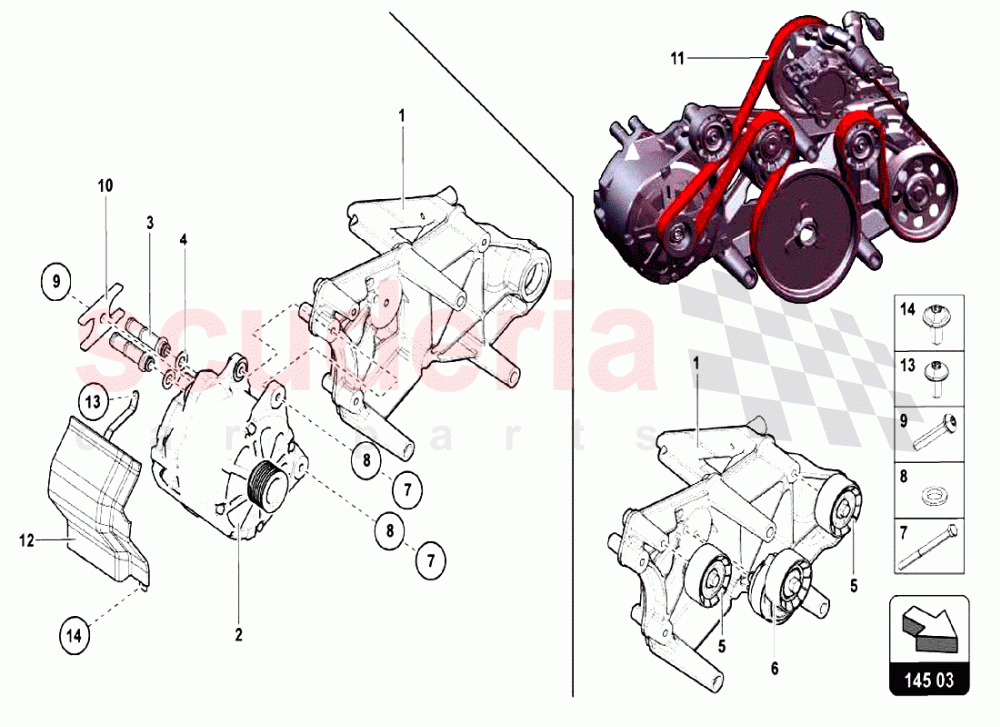

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm
000	R8340118	SPANNVORRICHTUNG	R8340118 SPANNVORRICHTUNG	€104.77	1
001	470903103E	STÌTZE	470903103E STÌTZE	€504.58	1
002	7C903015B	3-PHASEN-GENERATOR (WASSERGEKÌHLT) AUF LAGER	7C903015B 3-PHASEN-GENERATOR (WASSERGEKÌHLT) AUF LAGER	€1,551.69	1
003	7M121131	SCHLAUCHANSCHLUSS	7M121131 SCHLAUCHANSCHLUSS	€40.78	2
004	WHT001011	O-RING	WHT001011 O-RING	€3.32	2
005	7M109564B	RÌCKLÄUFER-RIEHE	7M109564B RÌCKLÄUFER-RIEHE	€46.24	2
006	7M903133A	SPANNROLLE MIT BEFESTIGUNGSTEILEN AUF LAGER	7M903133A SPANNROLLE MIT BEFESTIGUNGSTEILEN AUF LAGER	€133.86	1
007	N10531802	INNENSECHSKANTSCHRAUBE MIT INNENSECHSKANT	N10531802 INNENSECHSKANTSCHRAUBE MIT INNENSECHSKANT	€22.65	2
008	N0152785	WASCHMITTEL AUF LAGER	N0152785 WASCHMITTEL AUF LAGER	€0.31	2
009	N10156206	OVALE INNENSECHSKANTSCHRAUBE AUF LAGER	N10156206 OVALE INNENSECHSKANTSCHRAUBE AUF LAGER	€1.26	1
010	7C121077H	HALTEPLATTE	7C121077H HALTEPLATTE	€62.48	1
011	7M903137C	POLY-V-RIEMEN	7M903137C POLY-V-RIEMEN	€28.88	1
012	470103653A	HITZEABSCHIRM	470103653A HITZEABSCHIRM	€416.50	1
013	N10586401	OVALE INNENSECHSKANTSCHRAUBE AUF LAGER	N10586401 OVALE INNENSECHSKANTSCHRAUBE AUF LAGER	€0.73	1
014	N10406504	OVALE INNENSECHSKANTSCHRAUBE AUF LAGER	N10406504 OVALE INNENSECHSKANTSCHRAUBE AUF LAGER	€1.34	2
