Finden Sie Ihr Teil

Alle ansehen

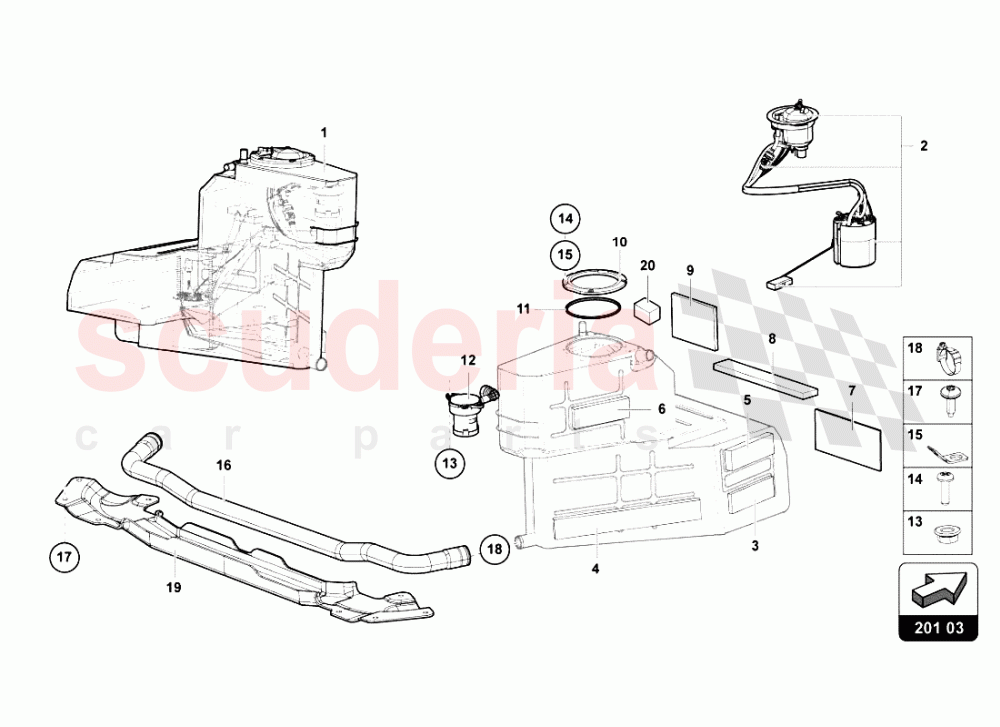

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	In den Warenkorb
001	470201022F	RECHTER SEITENTANK	470201022F RECHTER SEITENTANK	€3,073.72	1
002	470906091C	KRAFTSTOFFPUMPE AUF LAGER	470906091C KRAFTSTOFFPUMPE AUF LAGER	€1,630.33	1
003	470201615D	SCHUTZ	470201615D SCHUTZ	€47.57	1
004	470201615E	SCHUTZ	470201615E SCHUTZ	€106.98	1
005	470201615C	SCHUTZ	470201615C SCHUTZ	€12.90	1
006	470201615G	SCHUTZ	470201615G SCHUTZ	€10.46	1
007	470201615B	SCHUTZ	470201615B SCHUTZ	€57.32	1
008	470201615A	SCHUTZ	470201615A SCHUTZ	€87.34	1
009	470201615	SCHUTZ	470201615 SCHUTZ	-	1	Enquire
010	470201099	FIXIERFLANSCH	470201099 FIXIERFLANSCH	€273.12	1
011	470201209	DICHTUNG	470201209 DICHTUNG	€42.52	1
012	470201521A	RÌCKSCHLAGVENTIL	470201521A RÌCKSCHLAGVENTIL	€167.20	1
013	N10017304	SECHSECKIGE BUNDMUTTER AUF LAGER	N10017304 SECHSECKIGE BUNDMUTTER AUF LAGER	€1.40	2
014	N10430104	SCHRAUBE MIT INNENSECHSKANT UND FLACHEM KOPF	N10430104 SCHRAUBE MIT INNENSECHSKANT UND FLACHEM KOPF	€1.14	5
015	400201211	ERDUNGSBAND	400201211 ERDUNGSBAND	€0.75	1
016	470201787D	VERBINDUNGSROHR	470201787D VERBINDUNGSROHR	€355.15	1
017	N90900401	INNENSECHSKANT OVALER KOPF MIT BUND AUF LAGER	N90900401 INNENSECHSKANT OVALER KOPF MIT BUND AUF LAGER	€0.96	8
018	N91104001	FEDERBANDKLEMME	N91104001 FEDERBANDKLEMME	€4.98	2
019	470201259	SCHUTZ	470201259 SCHUTZ	€294.91	1
020	470201615J	SCHUTZ	470201615J SCHUTZ	€9.56	1
