Motorstruktur

Aston Martin Virage

Finden Sie Ihr Teil

Aston Martin Virage - MOTORSTRUKTUR

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons
  • Sie können auf einen Hotspot 1 im Teilediagramm klicken, um das Teil in der Tabelle zu finden
Teil Schlüssel
IN
VORRÄTIG
AS
DEMNÄCHST EINTREFFEND
TO
Bestellen
PE
BITTE ANFRAGEN

Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AD436010AA ZYLINDERBLOCK MONTAGE €10,407.56 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184995 DÌBEL, 8 X 18 €0.79 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
185000 STOPFEN, 52,6 DURCHMESSER, BECHER €11.46 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
185001 STOPFEN, BECHER SPANNUNG €5.38 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184994 DÌBEL, 16 X 19 €0.60 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184998 STECKER-ROHR 3/4X14 €1.09 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184997 STOPFEN 1.26 CUP (32MM) €3.53 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184998 STECKER-ROHR 3/4X14 €1.09 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
4G430110819 SCHRAUBE HAUPTLAGERDECKEL €26.76 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
1R120110678 DECKEL-KURBELWELLE-HAUPTBRG-HECK €60.88 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
4G430110203 SCHRAUBE, M10 X 1,5 X 91 €10.60 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
4G430110202 SCHRAUBE, M8 X 1,25 X 82, HEX KOPF €4.35 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
185133 STEHBOLZEN, LAGERDECKEL €19.65 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
707151 STIFT-6X16 DWL CHMFR H €16.05 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
699134 DÌBEL, HOLLOW €12.68 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184998 STECKER-ROHR 3/4X14 €1.09 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
7G436055AA ZYLINDERLAUFBUCHSE, V12 €42.48 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
8G436K342BB KURBELWELLENSENSOR-HITZESCHILD €34.22 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
700606 SCHRAUBE, M6 X 12, HEX FLANSCH KOPF €0.15 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
8D336050AA KOPFBAUGRUPPE ZYLINDERKOPF LINKE SEITE €6,877.85 Bestellen
8D336049AA KOPFBAUGRUPPE ZYLINDER RECHTS €6,746.88 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
703690 Bolt M8 x 63 Hex Flange Head €20.29 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
686044 SCHRAUBE M10 X 1,5 X 151,5, SECHSKANT FLANSCHKOPF €14.27 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
184996 DÌBEL-10X49.25 €1.86 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
685032 PLUG-1 X 11.5 €16.97 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
186452 STECKER, 1/4-18 X 10.8 €11.46 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
703704 BOLZEN, M8 X 13,6+16, SECHSKANTKOPF €7.36 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
686441 DÌBEL-3/8 - 18X 10.8 €0.62 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
ED230610174 ADAPTOR-O/PRESS SWTC €93.29 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
1R123910532 SCHALTER, ÖLDRUCK €6.07 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
CD336083AA DICHTUNG, ZYLINDERKOPF, LINKE SEITE €271.58 AUF LAGER
CD336051AA DICHTUNG, ZYLINDERKOPF, RECHTE SEITE €271.58 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AD239424BA ANSAUGUNG, KRÌMMER, LINKE SEITE €1,265.40 Bestellen
AD239424AA ANSAUGUNG, KRÌMMER, RECHTE SEITE €1,265.40 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 €9.93 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
4G430810002 ISOLATOR, EINLASS, KRÌMMER €20.00 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
1R120810077PK Inlet Manifold Head Gasket (Pack of 2) €271.95 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
8D339J444AA HALTERUNG, ANSAUGSTUTZEN, VERTEILER Erkundigen Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
702847 SCHRAUBE-M6X25 PAN INT LOB 8 €0.99 AUF LAGER
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
8D33001B46BB FLÌGELABZEICHEN, MOTORKRÌMMER €86.98 Bestellen
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
4G432A411AA KARTUSCHE MONTAGE €75.67 AUF LAGER
Alle ansehen

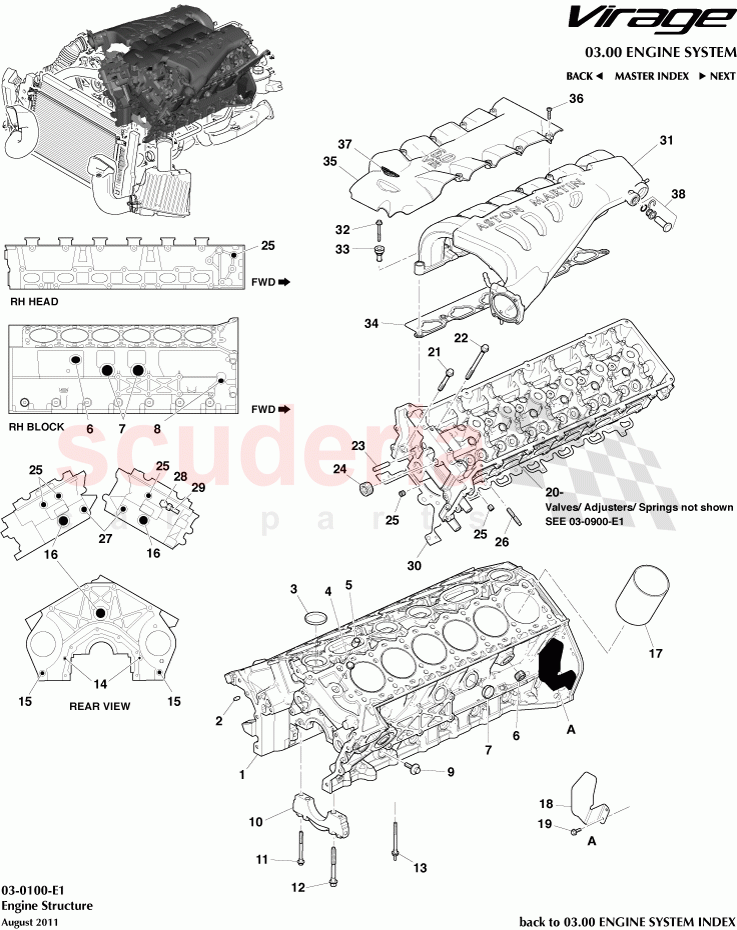

Engine Structure of Aston Martin Aston Martin Virage Diagram Zum Vergrößern antippen
# Details zum Teil Preis
(je)		 Menge auf
Diagramm		 In den Warenkorb
- 91950
MOTOR ASSY-DB9 08MY
11MJ 		€20,654.27 1
1 AD436010AA
ZYLINDERBLOCK MONTAGE 		€10,407.56 1
2 184995
DÌBEL, 8 X 18 		€0.79 2
3 185000
STOPFEN, 52,6 DURCHMESSER, BECHER 		€11.46 4
4 185001
STOPFEN, BECHER SPANNUNG 		€5.38 1
5 184994
DÌBEL, 16 X 19
AUF LAGER 		€0.60 4
6 184998
STECKER-ROHR 3/4X14 		€1.09 2
7 184997
STOPFEN 1.26 CUP (32MM)
AUF LAGER 		€3.53 4
8 184998
STECKER-ROHR 3/4X14 		€1.09 7
9 4G430110819
SCHRAUBE HAUPTLAGERDECKEL
AUF LAGER 		€26.76 14
10 1R120110678
DECKEL-KURBELWELLE-HAUPTBRG-HECK 		€60.88 7
11 4G430110203
SCHRAUBE, M10 X 1,5 X 91 		€10.60 14
12 4G430110202
SCHRAUBE, M8 X 1,25 X 82, HEX KOPF
AUF LAGER 		€4.35 10
13 185133
STEHBOLZEN, LAGERDECKEL
AUF LAGER 		€19.65 4
14 707151
STIFT-6X16 DWL CHMFR H 		€16.05 2
15 699134
DÌBEL, HOLLOW 		€12.68 2
16 184998
STECKER-ROHR 3/4X14 		€1.09 3
17 7G436055AA
ZYLINDERLAUFBUCHSE, V12
AUF LAGER 		€42.48 12
18 8G436K342BB
KURBELWELLENSENSOR-HITZESCHILD 		€34.22 1
19 700606
SCHRAUBE, M6 X 12, HEX FLANSCH KOPF
AUF LAGER 		€0.15 2
20 8D336050AA
KOPFBAUGRUPPE ZYLINDERKOPF LINKE SEITE 		€6,877.85 1
20 8D336049AA
KOPFBAUGRUPPE ZYLINDER RECHTS 		€6,746.88 1
21 703690
Bolt M8 x 63 Hex Flange Head
AUF LAGER 		€20.29 4
22 686044
SCHRAUBE M10 X 1,5 X 151,5, SECHSKANT FLANSCHKOPF 		€14.27 28
23 184996
DÌBEL-10X49.25 		€1.86 2
24 685032
PLUG-1 X 11.5 		€16.97 1
25 186452
STECKER, 1/4-18 X 10.8 		€11.46 2
26 703704
BOLZEN, M8 X 13,6+16, SECHSKANTKOPF 		€7.36 24
27 686441
DÌBEL-3/8 - 18X 10.8 		€0.62 2
28 ED230610174
ADAPTOR-O/PRESS SWTC 		€93.29 1
29 1R123910532
SCHALTER, ÖLDRUCK
AUF LAGER 		€6.07 1
30 CD336083AA
DICHTUNG, ZYLINDERKOPF, LINKE SEITE
AUF LAGER 		€271.58 1
30 CD336051AA
DICHTUNG, ZYLINDERKOPF, RECHTE SEITE 		€271.58 1
31 AD239424BA
ANSAUGUNG, KRÌMMER, LINKE SEITE 		€1,265.40 1
31 AD239424AA
ANSAUGUNG, KRÌMMER, RECHTE SEITE 		€1,265.40 1
32 702852
BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8
AUF LAGER 		€9.93 14
33 4G430810002
ISOLATOR, EINLASS, KRÌMMER
AUF LAGER 		€20.00 14
34 1R120810077PK
Inlet Manifold Head Gasket (Pack of 2)
AUF LAGER 		€271.95 2
35 8D339J444AA
HALTERUNG, ANSAUGSTUTZEN, VERTEILER 		- 1 Enquire
36 702847
SCHRAUBE-M6X25 PAN INT LOB 8
AUF LAGER 		€0.99 8
37 8D33001B46BB
FLÌGELABZEICHEN, MOTORKRÌMMER 		€86.98 1
38 4G432A411AA
KARTUSCHE MONTAGE
AUF LAGER 		€75.67 1
